婷婷五月网综合在线久草,久热在线草视频在线观看,狠狠色狠狠色天天,天天狠狠的打女儿

常用的三種非金屬耐磨材料

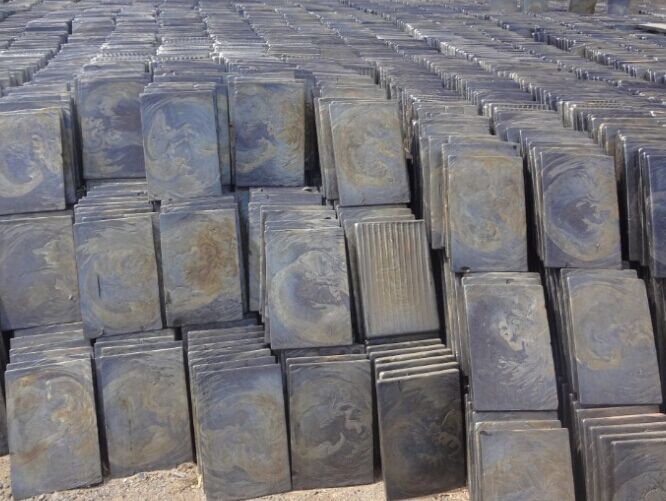

 鑄石：鑄石襯板是以天然巖石輝綠巖或玄武巖為主料，配以少量附加料，經高溫熔化、澆鑄成型、結晶退火而制成的一種晶粒細微致密的非金屬耐磨材料，其物理、化學性能如下：
　　抗彎強度600MPA
　　彎曲強度65MPA
　　體積密度2.9-3.0g/㎡

　　磨損度0.09

   鑄石襯板是一種開發比較早的耐磨材料，技術已經過時甚至可以說是市場淘汰產品了，究其原因其耐磨性能遠遠小于碳化硅、氧化鋁、氧化鋯陶瓷，另外鑄石襯板易碎、耐磨層厚等因素，設備沉重及堵料等問題也困繞其長期應用。但在當今防磨材料市場中鑄石襯板仍占有一席之地，這與其價格低，施工方便，以及中國不成熟的市場是分不開的。

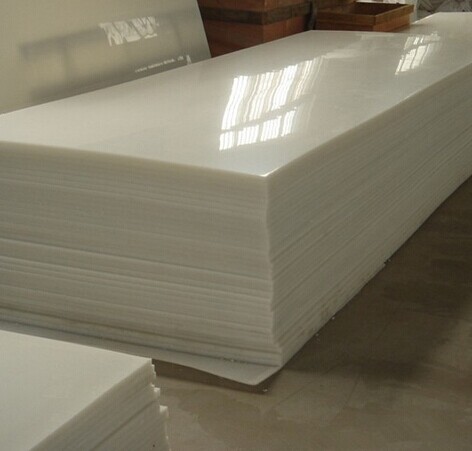

高分子襯板：超高分子量聚乙烯板所含類別比較多，具體包括高分子聚乙烯襯板、聚安脂襯板、含油尼龍襯板、稀土尼龍襯板、A3襯板等。其物理、化學性能如下：
　　拉伸強度98-107MPA
　　彎曲強度152-176MPA
　　體積密度1.16-1.18g/㎡

　　摩擦系數0.4-0.6

　　高分子襯板與鑄石、碳化硅、氧化鋁、氧化鋯陶瓷抗磨損機理不同，高分子襯板主要是利用其低摩擦系數來自潤滑減少相互間摩擦阻力，所以其硬度并不高，是典型的“以柔克剛”之原理。這類材料其主要成份是有機物，所以使用溫度不能超過100℃，很大范圍地限制了其應用。

 聚氨酯耐磨噴涂材料： 現在有一種新型的實用工程技術，適用多種工況的耐磨非金屬材料。這種非金屬材料為聚氨酯TDI樹脂型耐磨材料。其耐磨性能是耐安特橡膠的2倍，可以噴涂在普通碳鋼上來代替高硬度合金鋼的耐磨性能，同時降低了成本，并且在室溫條件下即可施工固化，節省了工況的停工時間。我們公司的產品有多種型號，其相應的硬度和耐沖擊力也有所不同，可以適用多種條件的應用。

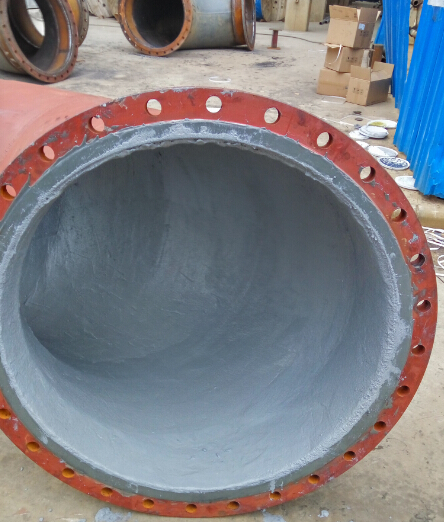

圖（3）聚氨酯TDI樹脂型耐磨材料
    工作溫度：干燥條件下:175℃、浸沒條件下：145℃

    貯放時間： 在65℃溫度條件下低于1分鐘
    無粘性時間：在21℃溫度條件下需5-10分鐘
    無手印時間：在21℃溫度條件下需10-20分鐘
    硬度：肖氏A80±5
    撞擊回彈能力：暫無相關報告
    耐沖擊力：大于1.1MPa
    撕裂強度：16.07kg/cm
    抗拉強度：19.3MPa

    伸長率：380%

以上三種是常用的非金屬耐磨材料，也是我公司在解決磨損時經常推薦的材料，大家可以多了解一下它們的特性，更方便您的選材。
